蒸汽减压阀

产品型号:RD-40
产品口径:DN15-25
产品压力:0.6-6.4MPa
产品材质:铸铁、铸钢、不锈钢等
连接型式:
产品密封:
结构型式:
驱动方式:
联系电话:021-51877967
联系传真:021-51685388
联系邮箱:haoshifamen@126.com
资料下载:暂无
联系地址:上海市松江区茸梅路1108弄
  • 产品简介
制造标准:中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。上海好施阀门有限公司有能力按照各国标准以及各种行业标准生产制造优质阀门。
  • 产品详情

RD-40 蒸汽减压阀

RD-40 蒸汽减压阀

型 号 RD-40L型低 RD-40M型中 RD-40H型高
口 径 15、20、25 (mm)
适用流体 蒸汽
流体温度 220℃
进入压力 1.0Mpa{10K}
调整压力范围 0.02-0.25MPa
{0.2-2.5K}
0.2-0.4MPa
{2-4K}
0.35-0.8MPa
{3.5-8K}
弹簧涂上颜色作分别 绿
最大减压比 20:1
阀前后最小差压 0.02Mpa{0.2K}
缔切升压 0.02MPa{0.2K}
许容漏量 定格流量0.05%以下
材 质 本体/CAC406(青铜)、阀体、阀座/SUS316L、波纹管/SUS 密封圈/PTFE
连接方式 丝牙
耐压性 一次侧 水压2.0MPa{20K}
二次侧 水压0.96MPa{9.6K}

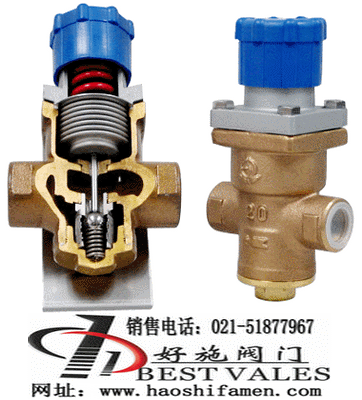

RD-40 蒸汽减压阀结构图
微型阀门的注意事项

如果大量排泄水流入减压阀,会造成减压阀出现异常动作,令功能受损。因此必须在减压阀的入口附近设置蒸汽疏水阀。

请注意,蒸汽通气中,把手部分的温度会很高。

有关设置时和运行的注意事项,请参照另行出版的使用说明书。




额定流量时的偏差  单位:MPA{kgf/cm}
设定压力 偏 差
0.13{1.3}以下 设定压力*0.5以内
0.13以上,不足0.4{1.3以上,不足4} 0.07{0.7}以内
0.4以上,不足0.8{4以上,不足8} 0.12{1.2}以内

开放流量      单位:MPA{kgf/cm}
次级配管直径与减压阀相同,次级停止阀全开放时的流量。
注)开放流量时的次级压力大幅下降。
本简介所记载的内容是平成10年7月时间饿内容。所记载的内容可能没有预告就作了改动。压力单位采用同时标示[国际单位系统SI]和[旧制单位]记载,把SI单位在前,接着在[]内用略号记录旧制单位。压力的换算是以1kgf/cm=100kpa=0.1Mpa为基准。例:旧制单位 10kgf/cm用1.0Mpa{10k}表示。
