恒温式疏水阀

产品型号：AT-6、AT-6F
产品口径：DN15-300
产品压力：0.6-6.4MPa
产品材质：铸铁、铸钢、不锈钢等
连接型式：
产品密封：
结构型式：
驱动方式：
联系电话：021-51877967
联系传真：021-51685388
联系邮箱：haoshifamen@126.com
资料下载：暂无
联系地址：上海市松江区茸梅路1108弄

产品简介

制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海好施阀门有限公司有能力按照各国标准以及各种行业标准生产制造优质阀门。

日本阀天VENN阀门

VENN减压阀
VENN安全阀
VENN温控阀
VENN电磁阀
VENN疏水阀
VENN过滤器
VENN水位控制阀
VENN排气阀
VENN电动阀
VENN气动阀
VENN调节阀

产品详情

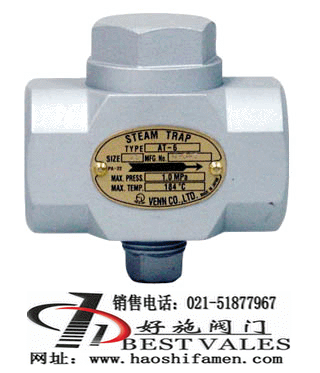

AT-6 恒温式疏水阀

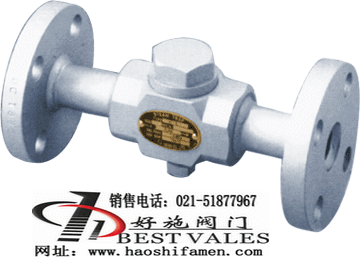

AT-6F 恒温式疏水阀

■样式

种类	丝牙形	法兰形
型式	AT-6	AT-6F
形式	恒温式
口径	15.20.25
适用流体	蒸汽
适用压力	1.0Mpa以下
流体温度	184℃以下
背压许容器	入口侧压力为50%(最小差压0.03Mpa)
耐压性	蒸汽压：1.5Mpa、水压：0.5Mpa
材质	本体：钢制(SS)丝牙钢制(SUS)、阀体、阀座：SUS不锈钢　温差电偶：SUS316L
接口	JIS Rc 丝牙	本体SS：JIS 10K 法兰本体：SUS 10K 法兰
质量(kg)	15A：1.4，20A：1.3,25A：1.2	15A：2.7，20A：3.0,25A：3.9

■流量线图

■流量图

(流量单位：1/h)

压力差(Mpa)	0.03	0.05	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
水	450	630	940	1330	1680	1960	2200	2380	2590	2730	2900	3010
饱和蒸汽温度-20℃温水	420	560	800	1190	1470	1680	1890	2060	2200	2310	2410	2480

■构造

■安装注意事项

1.安装方向，请把主体侧面铭牌上铭记的箭头所指方向和凝结水流向保持一致。
2.如果疏水阀能够感受到热管理机器等设施的放出热量时，请用裸管隔开1米以上。
3.请不要为疏水阀保温。
4.请避免在疏水阀入口侧安装如电磁阀那样紧急开关功能。
5.在动作确认、运行停止时，排出残留空气，凝结水时，可以在疏水阀下部Rc1/2插头部分安装测试阀、加以利用。
6.在寒冷的地区，担心发生冻结时，请在配管时注意不要让凝结水滞留。
7.万一、疏水阀的温差电偶破损时，阀门关闭。

注意：

请选择符合用途要求的产品。如果采用不符合用途要求的产品，会造成事故的发生。
在使用之前，请仔细阅读使用说明书，然后正确地使用。如果使用错误，会引起故障和造成事故。
在没有预告的情况下，本商品简介的内容有时会发生更改。
