低压用疏水阀

产品型号:AT-1A、AT-1S、AT-4A、AT-4S
产品口径:DN15-32
产品压力:0.6-6.4MPa
产品材质:铸铁、铸钢、不锈钢等
连接型式:
产品密封:
结构型式:
驱动方式:
联系电话:021-51877967
联系传真:021-51685388
联系邮箱:haoshifamen@126.com
资料下载:暂无
联系地址:上海市松江区茸梅路1108弄
  • 产品简介
制造标准:中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。上海好施阀门有限公司有能力按照各国标准以及各种行业标准生产制造优质阀门。
  • 产品详情

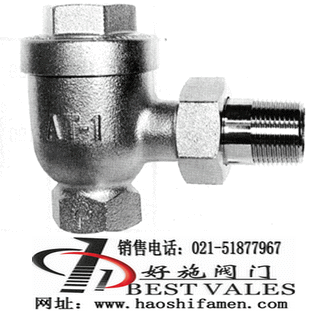

AT-1A 低压用疏水阀
AT-1A 低压用疏水阀


AT-1S 低压用疏水阀

AT-1S 低压用疏水阀

样式
适用压力 100kPa(1k)以下
接口 入口侧:JIS 螺纹  出口侧:JIS 螺纹
流体温度 120℃以下
材质 本体(CAC406)、阀体/阀座(c3604)
本体耐压试验 水压:200kpa(2k)

构造图
AT-1A型
AT-1S型
AT-1A型   AT-1S型
AT-1A型尺寸表    (mm)
口径 d A B C D 质量(kg)
15 1/2 80 35 46 52 0.55
20 3/4 87 41 52.5 57 0.72
25 1 105 52 61.5 57 1.32
32 11/4 120 65 73 77.5 2.02

AT-1S型尺寸表    (mm)
口径 d A B C D E 质量(kg)
15 1/2 80 28 48 52 43 0.66
20 3/4 87 34 52.5 57 48 0.94
25 1 105 40 64.5 57 60 1.56
32 11/4 120 57 73 77.5 67 2.57

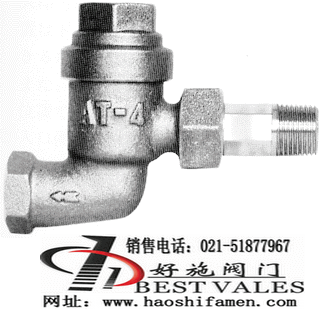

AT-4A 疏水阀
AT-4A 疏水阀

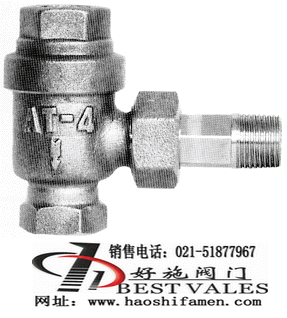

AT-4S 疏水阀

AT-4S 疏水阀

样式
适用压力 0.35Pa(3.5k)以下
接口 入口:外 螺纹
出口:内 螺纹
流体温度 150℃以下
材质 本体(CAC406)、阀体/阀座(SUS)
本体耐压试验 水压:0.7kpa(7k)

构造图


AT-4A型
AT-4S型
AT-4A型   AT-4S型
AT-4A型尺寸表    (mm)
口径 d A B C 质量(kg)
15 1/2 80 35 49 0.53
20 3/4 87 41 47 0.57

AT-4S型尺寸表    (mm)
口径 d A B C E 质量(kg)
15 1/2 80 28 49 43 0.60
20 3/4 87 34 47 48 0.67
