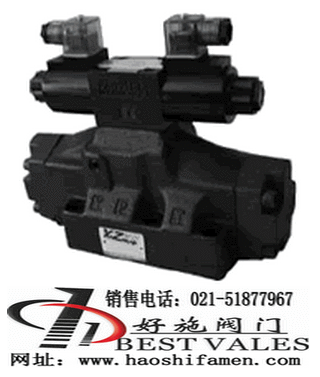

电液换向阀

产品型号:D4-06-3C-DC
产品口径:DN6-32
产品压力:31.5MPa
产品材质:铸铁、铸钢、不锈钢等
连接型式:
产品密封:
结构型式:
驱动方式:
联系电话:021-51877967
联系传真:021-51685388
联系邮箱:haoshifamen@126.com
资料下载:暂无
联系地址:上海市松江区茸梅路1108弄
  • 产品简介
制造标准:中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。上海好施阀门有限公司有能力按照各国标准以及各种行业标准生产制造优质阀门。
  • 产品详情

电液换向阀D4-06-3C-DC特点

1、电液换向阀D4-06-3C-DC的安装面符合ISO4401、CETOP、DIN24340、NFPA规格,互通性强。
2、电液换向阀D4-06-3C-DC以电磁换向阀控制此阀阀心方向。电液换向阀D4-06-3C-DC除具备电磁换向阀特性及功能外,还能达到高压、大流量控制的目的。
3、透过装拆油塞,电液换向阀D4-06-3C-DC易于实现不同控制方式和泄漏方式组合。

电液换向阀D4-06-3C-DC型号说明

D4 -06 -3C4 -D1 -P D -
型号说明 规格 阀心机能 线圈型式 控制方式 泄漏方式 附注
D4:接线盒型
(JIS)

04:16通径
(1/2")
06:25通径
(3/4")
10:32通径
(11/4")
请参阅阀芯机能表 D1:DC 12V
D2:DC 24V
R1:RF 110V
R2:RF 220V
无标记
中坐本键
无标记:
内控(标准型)
P:外泄
无标记:
内控(标准型)
D:外泄
无标记:一般型
S:带行程调节
N:新型

电液换向阀D4-06-3C-DC规格表

型号 额定流量
ℓ/min
最大流量
ℓ/min
最高使用压力
MPa
控制压力MPa 回油口容许
背压MPa
最高切换频率
(CPM)
重量
kg
最低 最高
D4-04-3C 200 300 31.5 0.8 21 14 120 8.8
D4-04-2D
D4-04-2B 8.7
D4-06-3C 300 500 13.7
D4-06-2D
D4-06-2B 13.0
D4-10-3C 500 1100 45.3
D4-10-2D 100 45.3
D4-10-2B 44.7

电液换向阀D4-06-3C-DC阀芯既能表

阀芯机能表 弹簧复位      阀芯机能 弹簧复位
型号 最大流量I/min 型号 最大流量I/min
10MPa 16MPa 25MPa 10MPa 16MPa 25MPa
3C2 D4-06-3C2 500 500 410 3C7 D4-06-3C7 500 500 450
3C3 D4-06-3C3 460 3C9 D4-06-3C9 450
3C4 D4-06-3C4 410 3C10 D4-06-3C10 410
3C40 D4-06-3C40 410 3C11 D4-06-3C11 410
3C5 D4-06-3C5 425 3C12 D4-06-3C12 410
3C6 D4-06-3C6 475 390 300 3C60 D4-06-3C60 475 420 340
