温控阀

产品型号:TD-2、TD-4、TD-4L、TD-8
产品口径:DN15-150
产品压力:0.6-6.4MPa
产品材质:铸铁、铸钢、不锈钢等
连接型式:
产品密封:
结构型式:
驱动方式:
联系电话:021-51877967
联系传真:021-51685388
联系邮箱:haoshifamen@126.com
资料下载:暂无
联系地址:上海市松江区茸梅路1108弄
  • 产品简介
制造标准:中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。上海好施阀门有限公司有能力按照各国标准以及各种行业标准生产制造优质阀门。
  • 产品详情

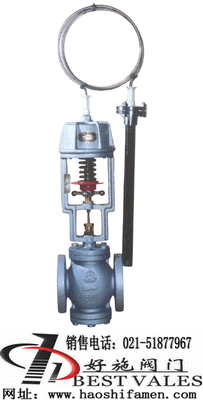

TD-2 温控阀

TD-2 温控阀

用途 加热用 低温加热用 冷却用 低温冷却用
型号 TD-2 TD-2L TD-2A TD-2AL
调节温度范围 40-100℃ 15-55℃ 40-100℃ 15-55℃
公称通径 15-150 15-100 15-150 15-100
适用流体 蒸气、温水 水、冷媒
被加热(冷却)流体 水、油、液体、气体
作用型式 压力平衡型双座
允许泄露量 额定流量的0.05%以下
连接形式 JIS 10K 法兰
阀体最高适用温度 220℃
感热筒适用压力 1.0Mpa(10k)(感热筒SUS制品可制作到3.0Mpa)(30k)
毛细管长度 口径100以下2m,125以上4m(最长可制作到5m)
阀体耐压试验 水压试验2.0Mpa(20k)
阀入口的压力极限
15-40 50-65 80 100 125 150
1.0(10k) 0.7(7k) 0.5(5k) 0.4(4k) 0.35(3.5k) 0.2(2k)

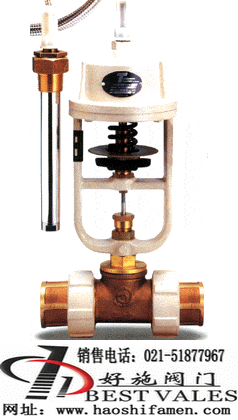

TD-4 TD-4L 温控阀

TD-4 TD-4L 温控阀

用途 低温加热用 低温冷却用
型号 TD-4 TD-4L
调节温度范围 40-100℃ 15-55℃
公称通径 15-40mm
适用流体 蒸气、温水 蒸气、温水
被加热流体 水、油、液体
作用型式 压力平衡型单座
允许泄露量 额定流量的0.05%以下
连接形式 口径15-25:10k 法兰
口径32-40:5k 法兰
阀体最高适用温度 220℃ 220℃
感热筒适用压力 1.0Mpa(10k)以下
毛细管长度 2m(最长可制作到5m)
阀体耐压试验 水压试验2.0Mpa(20k)
阀入口的压力极限 口径15-20:1.0Mpa
口径25:0.7Mpa
口径32-40:0.5Mpa


TD-8 温控阀

TD-8 温控阀

用途 加热用 低温加热用 冷却用 低温冷却用
型号 TD-8 TD-8L TD-8A TD-8AL
调节温度范围 40-100℃ 15-55℃ 40-100℃ 15-55℃
公称通径 15-40mm
适用流体 蒸气
被加热(冷却)流体 水、油、液体、气体
作用型式 压力平衡型单座
允许泄露量 额定流量的0.05%以下
连接形式 JIS RC螺纹连接
阀体最高适用温度 220℃ 60℃
感热筒适用压力 1.0Mpa(10k)以下(感热筒SUS制品可制作到3.0Mpa)(30k)
毛细管长度 2m(最长可制作到5m)
阀体耐压试验 水压试验2.0Mpa(20k)
阀入口的压力极限 0.7(7k)
