真空球阀

产品型号:GU
产品口径:DN20-200
产品压力:-0.5-1.6MPa
产品材质:碳钢、不锈钢
连接型式:法兰
产品密封:增强聚四氟乙烯
结构型式:直通
驱动方式:手动、气动、电动
联系电话:021-51877967
联系传真:021-51685388
联系邮箱:haoshifamen@126.com
资料下载:点击下载
联系地址:上海市松江区茸梅路1108弄
  • 产品简介
上海好施阀门有限公司生产的GU真空球阀,制造标准可按国家标准生产,结构型式采用直通式,驱动方式一般选用手动、电动、气动三种方式,连接型式为法兰连接,密封为增强聚四氟乙烯,压力范围-0.5-1.6Mpa,公称通径为DN20-200mm,材质碳钢、不锈钢两种。更多产品细节欢迎来电咨询我公司,我司产品一律实行三包:保修、包换、包退,质保一年!同时,我司也可订做产品,或者来图加工,具体产品详情及要求可拨打我司咨询电话021-51877967,欢迎您的来电,我们将竭诚为您服务!
  • 产品详情
用途和使用范围:
GU真空球阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

主要技术性能:


 阀门漏率:
 ≤1.3×10-4Pa.L/S.
 适用温度:
 -30~+150℃
 -30~+150℃(PPL密封)
 适用范围:
 连接型式
 使用压力范围(Pa)
 活套法兰(GB6070、JB919)
 0.6×106~1.3×10-4
 焊接法兰(GB6070、JB919)
 1.6×106~1.3×10-4
 快卸法兰(GB4982)
 0.1×106~1.3×10-4
 螺纹连接
 1.6×106~1.3×10-4


主要零件材料:
阀体、阀盖、阀杆:不锈钢
密封件:四氟乙烯、丁腈橡胶、氟橡胶、PPL。

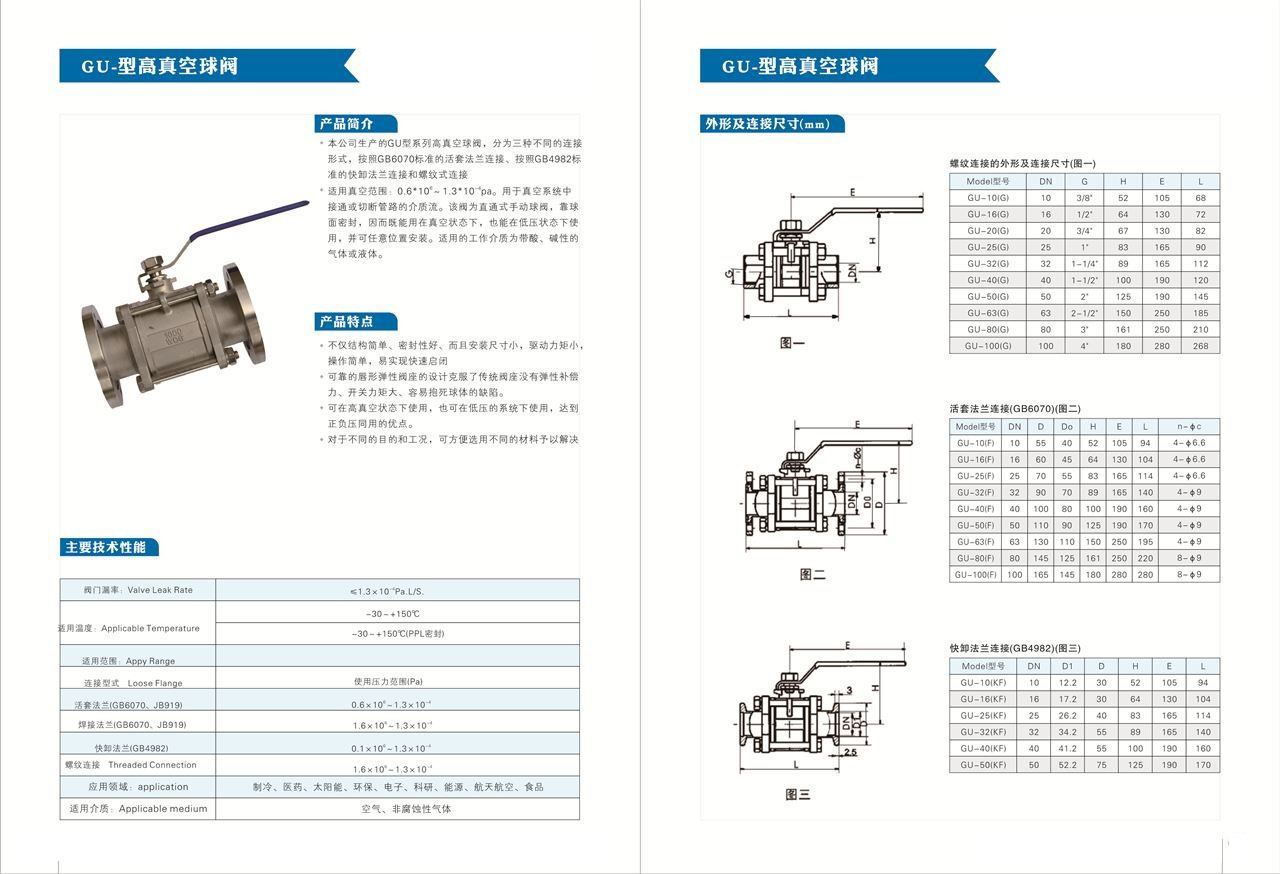

外形及连接尺寸:
螺纹连接的外形及连接尺寸(JB919)


型号
DN
G
H
E
L
GU-10(G)
10
1/4"
52
105
68
GU-16(G)
16
1/2"
64
130
72
GU-20(G)
20
3/4"
67
130
82
GU-25(G)
25
1"
83
165
90
GU-32(G)
32
1-1/4"
89
165
112
GU-40(G)
40
1-1/2"
100
190
120
GU-50(G)
50
2"
125
190
145
GU-63(G)
63
2-1/2"
150
250
185
GU-80(G)
80
3"
161
250
210
GU-100(G)
100
4"
180
280
268


活套法兰连接(GB6070)


型号
DN
D
Do
H
E
L
n-φc
GU-10(F)
10
55
40
52
105
84
4-φ6.6
GU-16(F)
16
60
45
64
130
84
4-φ6.6
GU-25(F)
25
70
55
83
165
114
4-φ6.6
GU-32(F)
32
90
70
89
165
140
4-φ9
GU-40(F)
40
100
80
100
190
160
4-φ9
GU-50(F)
50
110
90
125
190
170
4-φ9
GU-63(F)
63
130
110
150
250
195
4-φ9
GU-80(F)
80
145
125
161
250
220
8-φ9
GU-100(F)
100
165
145
180
280
280
8-φ9


快卸法兰连接(GB498)


型号
DN
D1
D
H
E
L
GU-10(KF)
10
12.2
30
52
105
84
GU-16(KF)
16
17.2
30
64
130
84
GU-25(KF)
25
26.2
40
83
165
114
GU-32(KF)
32
34.2
55
89
165
140
GU-40(KF)
40
41.2
55
100
190
160
GU-50(KF)
50
52.2
75
125
190
17
