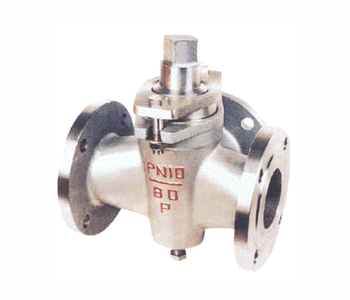

三通旋塞阀

产品型号:X44W
产品口径:DN25-200
产品压力:1.6-6.4MPa
产品材质:铸钢、不锈钢、合金钢等
连接型式:
产品密封:
结构型式:
驱动方式:
联系电话:021-51877967
联系传真:021-51685388
联系邮箱:haoshifamen@126.com
资料下载:暂无
联系地址:上海市松江区茸梅路1108弄
  • 产品简介
制造标准:中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。上海好施阀门有限公司有能力按照各国标准以及各种行业标准生产制造优质阀门。
  • 产品详情

三通旋塞阀主要性能规范

型号

公称压力
PN(MPa)

试验压力PS(MPa)

适用介质

工作温度

壳体

密封

X44T-1.0P

1.0

1.5

1.1

硝酸类

≤250

X44W-1.0R

1.0

1.5

1.1

醋酸类

≤250

X44W-1.0C

1.O

1.5

1.1

煤气、油品

≤200

三通旋塞阀主要尺寸

公称压力
PN(MPa)

公称通径
DN(mm)

尺寸(mm)

L

D

D1

D2

z-Φd

s

h

H



  1.O

25

145

115

85

56

4×Φ14

17

38

133



32

170

135

100

78

4×Φ18

18

45

152



40

180

145

110

85

4×Φ18

24

55

212



50

200

160

125

100

4×Φ18

28

74

260



65

220

180

145

120

4×Φ18

32

82

295



80

250

195

160

135

4×Φ18

40

95

327



100

300

215

180

155

8×Φ23

45

135

425



125

350

245

210

185

8×Φ23

54

154

482



150

400

280

240

210

8×Φ23

62

172

512



200

450

335

295

265

8×Φ23

75

195

605

三通旋塞阀主要零件材料

零件名称

阀体

塞子

填料压盖

填料

X44W-1.OP

铬镍钛不锈钢

铬镍钛不锈钢

铬镍钛不锈钢

柔性石墨
油浸石棉盘根

X44W-1.0R

铬镍钼钛不锈钢

铬镍钼钛不锈钢

铬镍钼钛不锈钢

X44W-1.0C

铸钢

铸钢

铸钢
